气动球阀Q641F-16P产品介绍

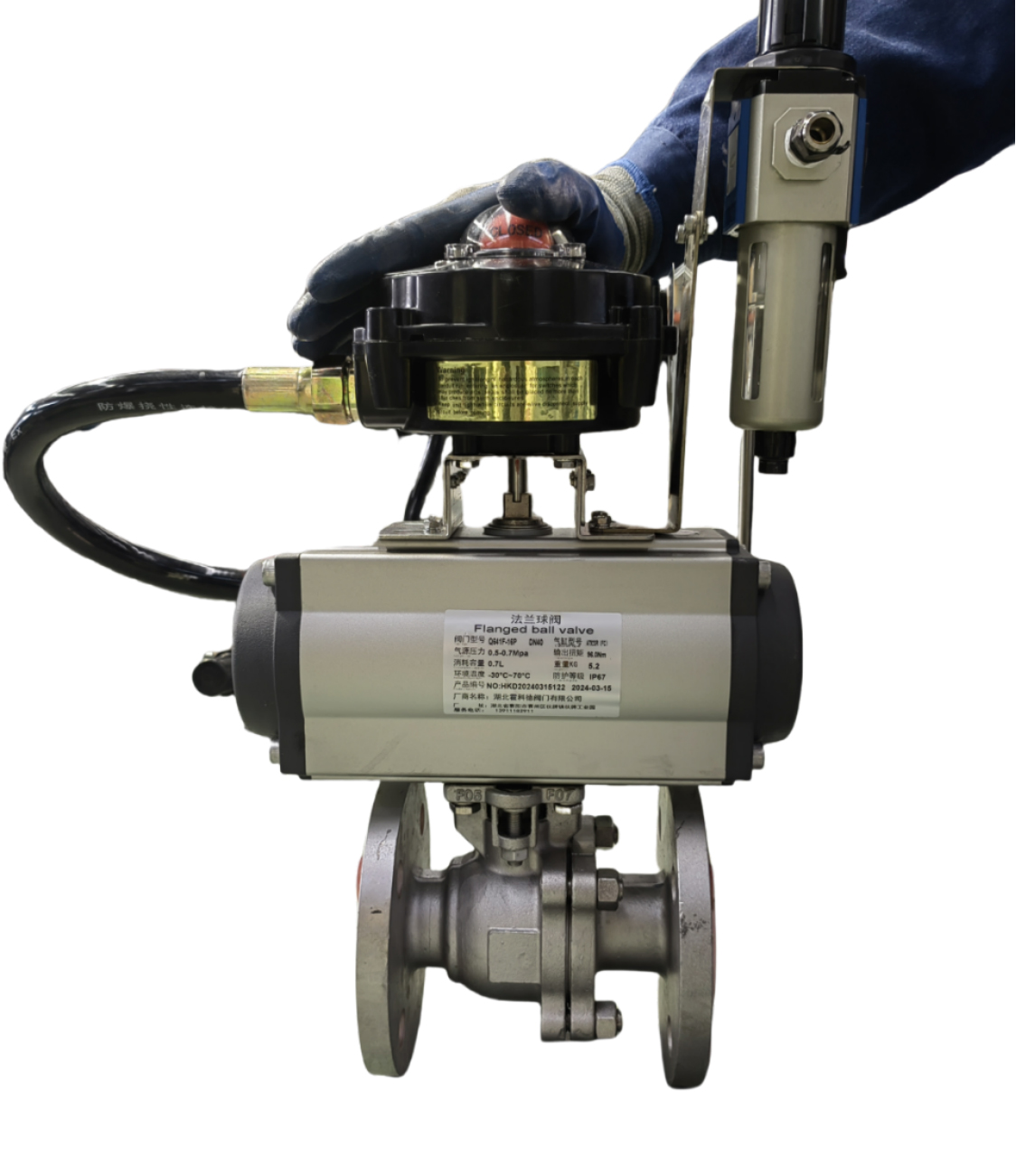

气动球阀Q641F-16P

目录

一、产品定位与核心价值

二、型号解析与结构设计

1. 型号含义

2. 关键结构

三、核心优势与性能亮点

1. 耐腐蚀与密封性能

2. 气动驱动效率

3. 安装与维护便利性

4. 工况适应性

四、技术参数表

五、典型应用场景

六、维护保养与故障处理

1. 日常维护（每日）

2. 定期维护（周期表）

3. 常见故障处理

七、质量保障与服务体系

八、选型指南与订购信息

一、产品定位与核心价值

Q641F-16P 气动球阀 是专为腐蚀性介质控制场景设计的高性能自动化阀门，通过气动执行器驱动球体旋转 90°，实现管道的快速启闭与精准流量调节。其核心优势在于不锈钢阀体 + 氟塑料密封的抗腐蚀组合，以及气动系统的高效响应能力，广泛应用于对密封性、耐腐蚀性要求严苛的工业领域。

二、型号解析与结构设计

1. 型号含义

plaintext

Q  6  4  1  F  -16  P

│  │  │  │  │  │  │

├─ 球阀类型               │

澳彩六玄网论坛6258-六玄神马554848最新开奖-47422六玄神马开奖资料-六玄神马开奖44579-六玄公式6588777├─ 6=气动驱动（双作用式）   │

├─ 4=法兰连接             │

├─ 1=直通式结构           │

澳彩六玄网论坛6258-六玄神马554848最新开奖-47422六玄神马开奖资料-六玄神马开奖44579-六玄公式6588777├─ F=氟塑料（PTFE）密封    │

澳彩六玄网论坛6258-六玄神马554848最新开奖-47422六玄神马开奖资料-六玄神马开奖44579-六玄公式6588777├─ 16=公称压力1.6MPa      │

└─ P=阀体材质不锈钢（304/316L）

2. 关键结构

· 阀体：采用304/316L 不锈钢铸造，表面经镜面抛光处理，抗腐蚀性能优于普通碳钢，适用于 pH 1~14 的强腐蚀介质；

· 球体：精密车削加工，表面镀硬铬（硬度≥HV1000），配合氟塑料（PTFE）密封圈，实现双向零泄漏密封（泄漏率≤0.01%，远超 API 598 标准）；

· 执行器：气动双作用式（可选单作用弹簧复位），标配快排阀，全行程启闭时间≤8 秒（DN≤200），支持防爆型（Ex d IIB T4）配置。

三、核心优势与性能亮点

1. 耐腐蚀与密封性能

澳彩六玄网论坛6258-六玄神马554848最新开奖-47422六玄神马开奖资料-六玄神马开奖44579-六玄公式6588777· 材质组合优势：

(1) 不锈钢阀体：耐氯离子腐蚀，可承受硫酸、盐酸、氢氧化钠等强腐蚀介质；

(2) 氟塑料（PTFE）密封：耐温 - 20℃~+150℃，摩擦系数低（≤0.05），长期使用无磨损；

澳彩六玄网论坛6258-六玄神马554848最新开奖-47422六玄神马开奖资料-六玄神马开奖44579-六玄公式6588777· 密封技术：

(1) 采用浮动球体结构，介质压力越大密封越紧，适用于高压工况（最大承压 1.6MPa）；

(2) 双阀座设计支持双向密封，安装无需区分介质流向，降低管道布局复杂度。

2. 气动驱动效率

· 快速响应：气源压力 0.4~0.7MPa，全行程时间比同类产品快 30%（DN100 以下≤5 秒），适配高频次操作（日均启闭≥100 次）；

澳彩六玄网论坛6258-六玄神马554848最新开奖-47422六玄神马开奖资料-六玄神马开奖44579-六玄公式6588777· 节能设计：耗气量低至 0.05m³/ 次（DN100），配套小型空压机即可运行，能耗成本降低 20%；

澳彩六玄网论坛6258-六玄神马554848最新开奖-47422六玄神马开奖资料-六玄神马开奖44579-六玄公式6588777· 安全模式：单作用执行器支持失气紧急关闭 / 开启功能，满足 SIL2 安全等级要求，适用于紧急切断场景。

3. 安装与维护便利性

· 标准化法兰连接：符合 GB/T 9113-2010 标准，螺栓孔距与国标管道无缝对接，安装误差≤2mm，无需专业工具；

· 免维护设计：

①　内部无连杆、螺栓等易损件，机械故障概率降低 90%；

澳彩六玄网论坛6258-六玄神马554848最新开奖-47422六玄神马开奖资料-六玄神马开奖44579-六玄公式6588777②　轴承采用自润滑材料（如石墨填充 PTFE），正常工况下无需注油，年维护成本＜200 元。

4. 工况适应性

· 温度范围：

①　介质温度：-20℃~+150℃（氟塑料密封），可选金属硬密封拓展至 + 300℃；

澳彩六玄网论坛6258-六玄神马554848最新开奖-47422六玄神马开奖资料-六玄神马开奖44579-六玄公式6588777②　环境温度：-20℃~+60℃，防护等级 IP67，适应户外潮湿、粉尘环境；

· 行业适配：支持含颗粒介质（颗粒度≤1mm），阀体流道光滑设计减少堵塞风险。

四、技术参数表

五、典型应用场景

六、维护保养与故障处理

1. 日常维护（每日）

澳彩六玄网论坛6258-六玄神马554848最新开奖-47422六玄神马开奖资料-六玄神马开奖44579-六玄公式6588777· 检查气动执行器油雾器油量，低于 1/3 刻度时添加 ISO VG32 润滑油；

· 观测气源压力是否稳定（标准 0.5~0.7MPa），监听阀门启闭是否有异常卡顿。

2. 定期维护（周期表）

3. 常见故障处理

七、质量保障与服务体系

1、三重检验体系：

澳彩六玄网论坛6258-六玄神马554848最新开奖-47422六玄神马开奖资料-六玄神马开奖44579-六玄公式6588777l 原材料检验：不锈钢阀体逐件进行光谱分析，确保材质成分达标；

l 生产过程检验：密封面研磨精度 100% 检测（粗糙度≤Ra0.4μm）；

l 出厂检验：1.5 倍公称压力水压试验（保压 30 分钟）+ 泄漏量测试，附第三方检测报告。

2、全周期服务承诺：

l 质保期：18 个月（自验收合格起），期间免费更换非人为损坏部件；

澳彩六玄网论坛6258-六玄神马554848最新开奖-47422六玄神马开奖资料-六玄神马开奖44579-六玄公式6588777l 技术支持：提供现场安装指导、气动系统调试，7×24 小时远程故障诊断；

l 配件供应：常规密封件、执行器备件库存充足，紧急订单 4 小时内发货。

3、定制化解决方案：

l 功能升级：可选配防爆型执行器、手轮联动装置、阀位变送器（4~20mA 信号）；

澳彩六玄网论坛6258-六玄神马554848最新开奖-47422六玄神马开奖资料-六玄神马开奖44579-六玄公式6588777l 材质升级：哈氏合金（C-276）、钛合金阀体，适配王水、氢氟酸等极端腐蚀工况；

l 智能集成：支持 PROFINET、Modbus RTU 通讯协议，无缝接入 DCS/PLC 控制系统。

八、选型指南与订购信息

1. 选型必填参数

澳彩六玄网论坛6258-六玄神马554848最新开奖-47422六玄神马开奖资料-六玄神马开奖44579-六玄公式6588777· 介质类型（如浓度、颗粒度、腐蚀性）；

澳彩六玄网论坛6258-六玄神马554848最新开奖-47422六玄神马开奖资料-六玄神马开奖44579-六玄公式6588777· 最高工作压力、温度；

· 控制方式（远程 / 本地、是否需防爆）；

· 管道接口尺寸（DN / 压力等级）。

2. 联系方式

澳彩六玄网论坛6258-六玄神马554848最新开奖-47422六玄神马开奖资料-六玄神马开奖44579-六玄公式6588777· 电话：13911182911（销售部黄总）；

澳彩六玄网论坛6258-六玄神马554848最新开奖-47422六玄神马开奖资料-六玄神马开奖44579-六玄公式6588777· 地址：湖北省襄阳市襄州区伙牌镇伙牌工业园（郜营社区）新207国道以东郜马路南交叉口。

Q641F-16P 气动球阀以耐腐蚀、高密封、长寿命为核心竞争力，是化工、制药等行业腐蚀性介质控制的理想选择。如需获取 CAD 图纸、防爆认证文件或申请样品测试，欢迎随时联系我们！
